熱式質量流量計5000シリーズのモデル別特長と酸素濃縮装置テスト時の活用方法

本稿は研究・開発から日常点検の際に、酸素濃縮器をTSI製熱式質量流量計　MASS FLOW MULTI-METTER 5000シリーズを使用してテストする際の参考資料です。

酸素濃縮器に関する基礎的なことから、5000シリーズのどれを選択すればいいかわからない、といった際にご活用ください。

「熱式質量流量計　MASS FLOW MULTI-METER 5000シリーズ：製品ページ　リンク」

モデル選定にお悩みの方は下記TSI製流量計選定依頼フォームよりお問合せください。

「TSI製流量計選定依頼フォーム：リンク」

お見積りはこちらから

カタログダウンロード

本文

1.酸素濃縮器について

慢性または急性の呼吸器および肺の病態を有する患者は、酸素療法による恩恵を受けています。

酸素療法とは、治療として患者に酸素を補給することです。　かつて酸素療法を受けている患者は、設定量が充填された酸素ボンベかキャニスターが必要で、酸素がなくなれば、再充填または交換して使用しました。

現在では、患者は酸素(O₂)濃縮器を使用します。　これは、周囲の空気から窒素を連続的に取り除き、酸素濃度を高めたエアをユーザに供給するものです。　酸素濃縮器は酸素ボンベや加圧タンクより安全、簡便で、費用対効果が高いと言われており、病院および患者の自宅でも使用さます。

在宅酸素療法（HOT- Home Oxygen therapy）は1960年代から米国と英国を中心に行われてきました。
国内では1975年頃から一部の施設でHOTが開始され、その後，HOTによる慢性呼吸不全患者の生命予後改善効果などが明らかになり，1985年にHOTが健康保険に適用されます。　それを契機にHOTは急速に普及しました。

HOTが保健適用になる前の1982年に酸素濃縮器と液化酸素（液体酸素）の製造販売が認可されたことで，誰でも自宅で簡単に酸素が吸入できるようになりました。

その後，酸素濃縮器本体の小型・軽量・静音・省電力化だけでなく，携帯用酸素ボンベや携帯用液体酸素も軽量化され、また呼吸同調装置を併用することにより長時間の外出も可能になりました。

酸素濃縮器では、「パルスドーズ酸素デリバリー」と「連続酸素デリバリー」　の主に2つの酸素デリバリー方法を使用します。

ほとんどのO₂濃縮装置は、シングルデリバリー方式(PDまたはCF)で動作しますが、業界には両方のモードで動作するモデルがあります。

2.連続投与式濃縮器

連続流酸素濃縮器は、患者の呼吸に関わらず一定速度で酸素を送達します。家庭用または定置式濃縮器では通常、連続流量送達方法が用いられます。

連続投与酸素濃縮器は、睡眠時無呼吸または夜間に酸素が必要な状態となる患者には大きな救いとなります。
連続した流量を供給するには、より大きなサイズのモレキュラーシーブ（吸着剤）とポンプ/モーターアッセンブリに加え、さらに電子機器が必要となり、デバイスのサイズと重量が増加します。

連続流量は、単位にはL/minが用いられます。装置は通常、複数の流量単位で提供され、この中から患者が選択します。
流量は1～10標準L/minまで変化しますが、患者の約70%は2標準L/min以下の流量で酸素を処方されます。

TSI 低流量 METER MODEL 5200-2: 連続フロー式の酸素濃縮器テストおよび校正に最適

酸素または空気とO₂の混合気体での流量を読み取り誤差2%で測定
+/30L/min、までの双方向流量測定を提供
標準または体積流量での流量測定
トータライザー機能が追加し、合計吸気量を計測可

3.パルス（同調式）投与式濃縮器

パルス投与式濃縮器は、ユーザの呼吸/吸入のパターンに基づいて酸素を送達します。
パルス投与式濃縮器は、酸素保存器および他の技術を使用して、ユーザの呼吸数への酸素供給をカスタマイズします。
これにより、酸素送達システムがより効率的になり、その結果、電池の稼動時間が増加し、装置は小型になります。
パルス投与O₂濃縮器は、通常≦2標準L/minまでの酸素を必要とする低酸素患者に推奨されます。

パルス投与(PD)はミリリットル(mL)単位で計測され、投与量および速度は様々に異なります。
PD O₂濃縮器は、患者が通常選択するような複数のパルス投与設定を提供しています。

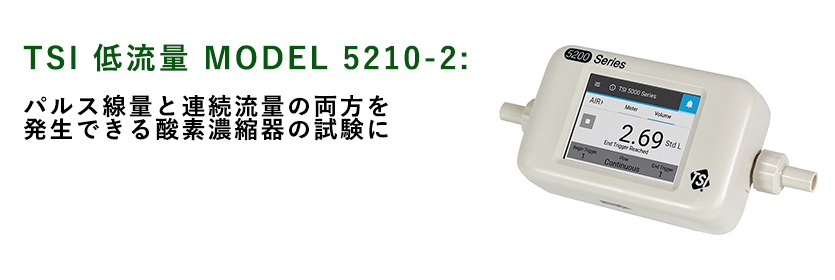

TSI低流量計モデル5210-2:　パルス投与システム酸素濃縮器のテストとキャリブレーション用に最適
